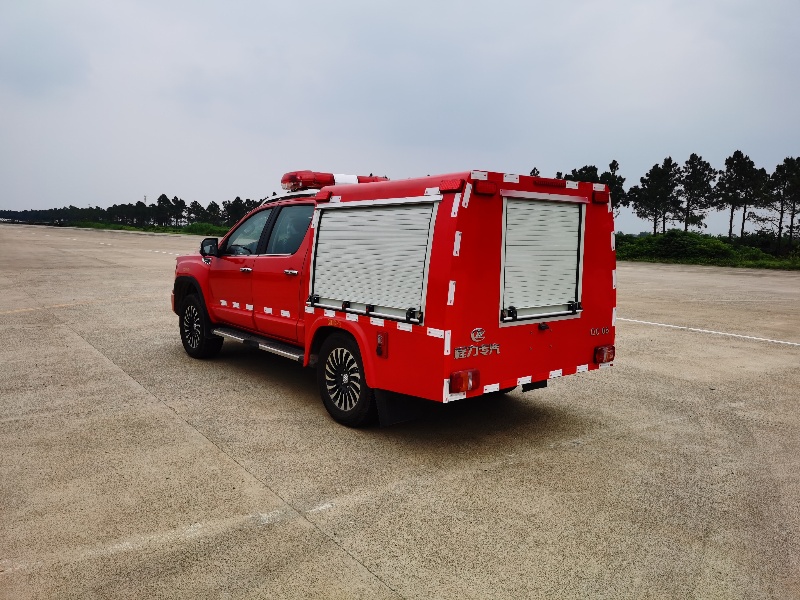

CLW5030TXFQC05型器材消防車
技術規格書
程力專用汽車股份有限公司
一、 底 盤
型 號：北汽福田汽車股份有限公司/ BJ2037Y3MVV-9A
發 動 機：北京寶沃汽車有限公司昌平分公司
型號：4G20T15
功率：175kW
驅動型式：全輪驅動
軸 距：3110mm
排放標準：GB3847-2005，GB17691-2018國六
二、 駕駛室
結 構：原車雙排座駕駛室，配有豪沃內飾和座椅
座位設置：2+3人
駕駛室內設備：除原車設備外，加裝有100W警報器、回轉警燈開關。
三、 器材箱
主要材質：
骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材，內飾板為氧化處理的鋁板。
基本結構：
1、車輛前部為駕駛室，后部為器材箱。
2、器材箱為框架焊接結構，確保其強度和剛度，設帶鎖卷簾門。。
3、器材箱內采用鋁合金型材搭接，空間可根據具體要求設置橫豎托板或工具盒便于放置器材。
4、器材箱可靠、美觀、空間可任意調節，配有大空間簾子門，確?？臻g充分利用。
5、車廂內設有照明燈，滿足夜間滅火作戰時的照明需要。
鋁合金卷簾門：
1、所有器材廂都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。
2、卷簾門兩側滑道內有鉚釘固定，以免脫落。
3、每個器材廂內有照明燈，由卷簾門開閉控制。
4、左、右各配有鋁合金簾子門，后尾一扇，安全可靠，美觀實用。
基本原則：
（一）按戰斗編成和戰斗展開設計器材集成；
（二）按人體工程學原理設計各種器材托架；
（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。
（四）按使用邏輯關系和使用頻率放置器材；
（五）站在地面或踏板上1-2動作內取用任何器材。
四、電器系統
1、駕駛室頂部配備紅色長排豪華警燈。
2、警報器功率為100W；
3、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保證使用過程中的線路安全。
4、車身、尾部按標準粘貼反光標識。
5、所有器材箱均安裝LED照明燈，方便夜間作戰照明之用。
6、車輛兩側上方各配有兩盞爆閃燈，后部上方配有兩盞爆閃燈，后部上方中間配有高位制動燈確保行車安全。
7、警報器、警燈、頻閃燈、電路為獨立式附加電路，控制器件安裝在駕駛室內。
8、所有線路均采用套管進行保護。
五、總體技術要求
1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。
2、整車外觀保持一定的平整度，且符合有關規定。
3、所有鉚接保持一定的密度，符合企標規定。
4、所有焊接牢固，光潔，平整，符合企標規定。
5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
六、隨車文件
1）底盤使用說明書 2）底盤質量保修卡
3）底盤維修手冊 4）底盤合格證
5）隨車工具清單 6）發動機號碼拓印件
7）底盤號碼拓印件 8）消防車使用說明書
9）消防交接清單 10）消防車合格證
